近日，由张兴凯、宁国福领衔的专项攻关团队，成功研发并正式推出超细铁铝酸盐水泥，该款产品由中科中创控股集团有限公司监制，中国科学院兰州化学物理研究所联合研发，执行GB/T 45920—2025《铁铝酸盐水泥》标准，超细铁铝酸盐水泥是以铁铝酸钙为主导矿物的熟料，搭配优质石膏，采用闭路超细粉磨工艺加工制成的高性能水硬性胶凝材料。依托超细粉体特性，兼具早强快硬、可控微膨胀、高抗冲磨、优异抗硫酸盐侵蚀、低温可水化等优势；颗粒细度高，渗透能力突出，可渗入岩体微细裂隙，适用于隧道注浆、水工耐磨防护、结构快速修补、富水地层防渗加固等工程。
产品核心性能特点
超细粉体，渗透性能优异
粉体细度≥1200目，D50≤4μm，比表面积≥750m2/kg；能够渗入0.05mm岩体微裂隙，有效解决常规水泥难以充填微细裂隙的难题，浆液充填饱满，降低注浆空洞缺陷。
早强快硬，施工周期短
水化反应启动迅速，早期强度发展迅猛，短时间形成稳定结构强度；适合应急抢修、超前预注浆、快速回填工程，大幅缩短工序等待时间。
可控微膨胀，防脱空防开裂
水化过程生成钙矾石，产生适度、稳定的微膨胀效应，有效补偿硬化干缩；避免注浆固结体、修补砂浆出现收缩裂缝，减少结构界面脱空渗水风险。
抗侵蚀、抗冲磨性能突出
矿物体系抗硫酸盐、氯盐侵蚀能力优于普通硅酸盐水泥；硬化结石体结构致密，耐磨性能优良，可用于水工高速水流冲磨部位防护修复。
低温施工适应性强
5℃低温环境下可持续水化硬化，在西北高寒山区隧道、冬季野外注浆、水工抢修项目优势明显。

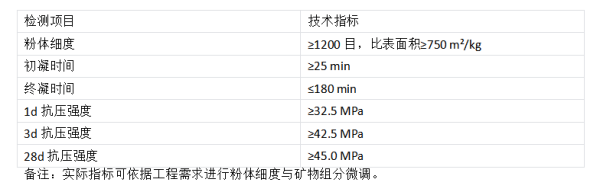

主要技术指标
适用范围
山岭隧道超前围岩预注浆、衬砌背后回填注浆、混凝土裂缝防渗加固；
水电站溢洪道、消力池、渠道等水工建筑物抗冲磨修补防护；
市政道路、桥梁混凝土快速应急抢修工程；
富水、高矿化度地下水地层结构防渗加固；
冬季低温、高寒地区户外注浆、修补工程；
设备基础锚固、防水堵漏、预制高性能水泥制品。
施工操作规范
配合比参考
注浆浆液：常规水灰比0.45～0.70，根据现场流动度试验调整；
修补砂浆/耐磨料：推荐水胶比0.35～0.45；
严禁单纯依靠加大用水量提升浆液流动性，用水量过高会造成强度下降、泌水增大。
搅拌要求
先加水，后投入水泥，连续搅拌3～5min，保证粉体充分分散；
搅拌完成的浆液、拌合物必须在**初凝前用完；浆液失去流动性后，禁止二次加水搅拌复用。
基面预处理
清除基层松动酥软混凝土、浮尘、油污；施工前充分湿润基面，表面不得留存明水。
养护要求
材料终凝后立即开展保湿养护，连续养护不少于3d；高温、大风环境做好覆盖保湿，防止表面快速失水起皮；低温施工增设保温覆盖措施，适当延长养护周期。
外加剂使用说明
如需调节凝结时间、流动度，选用铁铝酸盐水泥专用外加剂；正式施工前必须开展室内试配试验，确定最佳掺量，不可直接套用普通硅酸盐水泥外加剂配方。
重要禁忌事项
严禁与普通硅酸盐水泥直接混料、同仓堆放。两种水泥水化体系冲突，极易引发异常膨胀、开裂、强度倒缩；
禁止使用受潮结块严重的水泥；结块物料须先检测性能，合格后方可投入使用；
不宜长期直接裸露在强酸性腐蚀介质环境中；
不可随意叠加多种外加剂，避免出现速凝、强度骤降等问题。
包装、储运条件
包装规格：50kg/袋防潮复合包装袋；
运输要求：全程防雨防潮，不同品类水泥分开装载，防止混料；
储存条件：存放于干燥通风库房，物料垫高离地，隔绝潮气；
保质期：标准干燥储存环境下，未开封保质期3个月；超过储存期限，使用前必须重新检验各项性能指标。
安全防护须知
作业人员佩戴防尘口罩、橡胶防护手套，减少水泥粉尘吸入；
避免水泥浆长时间接触皮肤；若浆料溅入眼部，立即使用大量清水持续冲洗，并尽快就医；
施工产生的废水、废渣遵照工地环保管理规定规范处置，禁止随意直排。
转自：鹰潭新闻网
【版权及免责声明】凡本网所属版权作品，转载时须获得授权并注明来源“中国产业经济信息网”，违者本网将保留追究其相关法律责任的权力。凡转载文章及企业宣传资讯，仅代表作者个人观点，不代表本网观点和立场。版权事宜请联系：010-65363056。
延伸阅读
